Как узнать, неисправен ли ваш предохранительный клапан?

Краткий ответ: основные признаки того, что ваш предохранительный клапан вышел из строя

Предохранительный клапан плох, если он постоянно протекает, не открывается при избыточном давлении, открывается ниже установленного давления или имеет видимую коррозию и физические повреждения. Это не незначительные проблемы с обслуживанием: неисправный предохранительный клапан на котле, сосуде под давлением или системе отопления, вентиляции и кондиционирования воздуха представляет собой прямую угрозу безопасности. В промышленных условиях выход из строя предохранительного клапана является одной из основных причин катастрофических отказов оборудования и травм на рабочем месте. Если ваш клапан капает, плачет, дребезжит или просто не срабатывает правильно во время ручного теста, его необходимо немедленно проверить или заменить.

В следующем руководстве описаны все значимые симптомы, методы проверки и рекомендации по замене, чтобы вы могли принять обоснованное решение о состоянии вашего предохранительного клапана — будь то бытовой водонагреватель, коммерческий котел, система сжатого воздуха или промышленный сосуд под давлением.

Что за Предохранительный клапан На самом деле так и почему это не работает

Прежде чем диагностировать неисправность, полезно понять, как работает устройство. Предохранительный клапан, также называемый предохранительным клапаном (PRV) или предохранительным клапаном температуры и давления (T&P клапан) в системах нагрева воды, представляет собой механическое устройство, предназначенное для автоматического сброса давления, когда оно превышает заданный безопасный предел. Он действует как последняя линия защиты между нормальными условиями эксплуатации и опасным событием избыточного давления.

Клапан содержит подпружиненный диск или седло, которое удерживает клапан закрытым при нормальном давлении. Когда давление в системе поднимается выше заданного значения клапана (обычно выбитого непосредственно на корпусе клапана), пружина сжимается, диск поднимается, и давление сбрасывается до тех пор, пока условия не вернутся на безопасный уровень. Как только давление падает, пружина толкает диск обратно на седло, повторно закрывая клапан.

Неисправность происходит по нескольким хорошо документированным механизмам:

• Усталость пружины или коррозия, ослабляющая закрывающее усилие.
• Минеральная накипь или скопление отложений препятствуют правильной посадке диска.
• Коррозия корпуса клапана, седла или диска из-за химического воздействия или влаги.
• Механические повреждения в результате гидравлического удара или повторяющихся событий избыточного давления.
• Термическая деградация уплотнений при высоких температурах
• Простой возраст — рекомендуемый срок службы большинства предохранительных клапанов составляет от 3 до 5 лет для домашнего использования и ежегодные интервалы проверки для промышленного использования.

Предохранительный клапан, который ни разу не проверялся и не заменялся после пяти и более лет эксплуатации, следует рассматривать как подозрительный, независимо от его внешнего состояния. Клапаны могут выглядеть неповрежденными снаружи, но при этом быть полностью неработоспособными внутри.

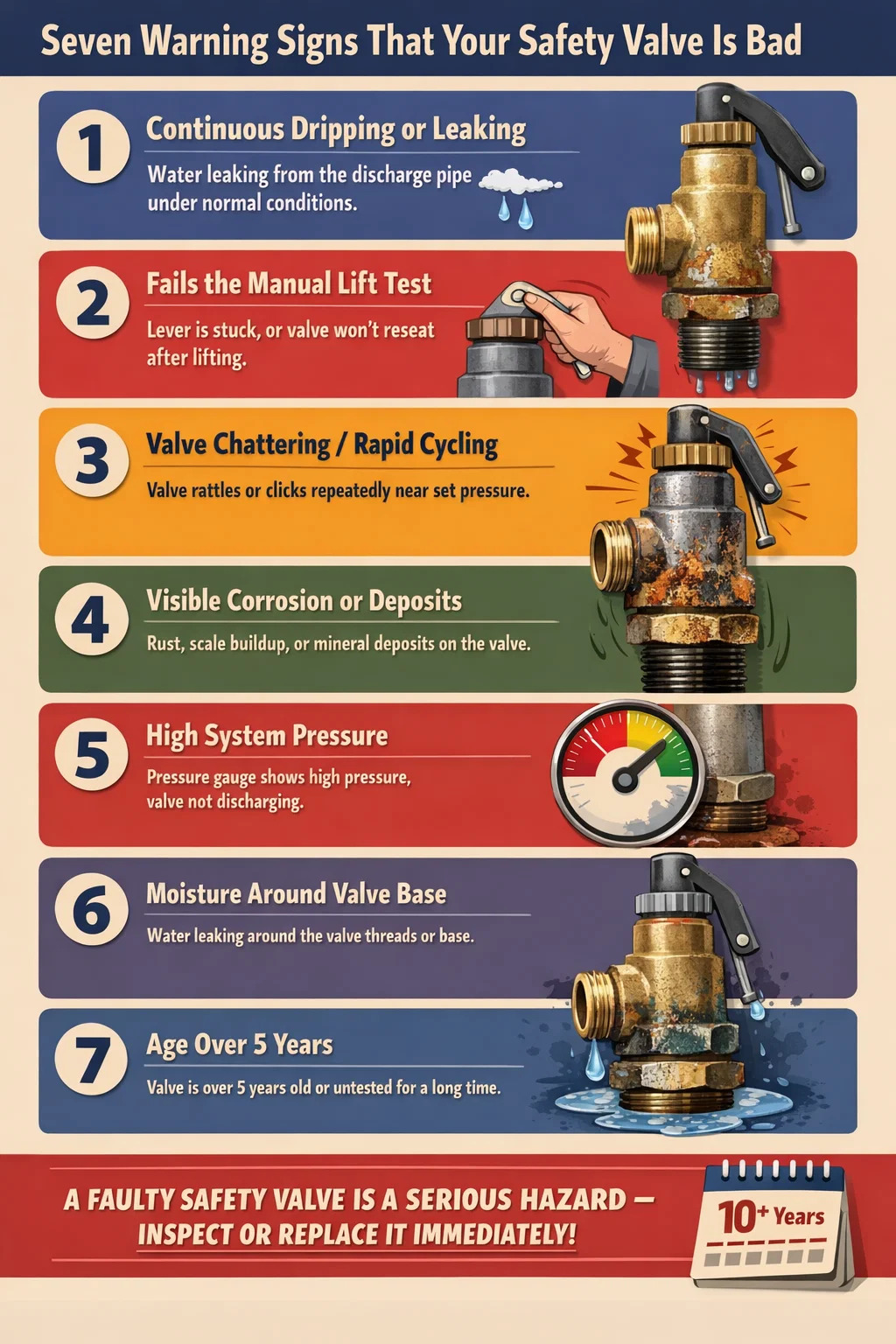

Семь предупреждающих признаков того, что ваш предохранительный клапан неисправен

1. Постоянное капание или утечка из выпускной трубы.

Это наиболее часто наблюдаемый симптом в бытовых водонагревателях и бойлерах. Если вы заметили, что вода постоянно капает из выпускной трубы, подключенной к предохранительному клапану T&P, значит, клапан не закрывается должным образом. Существует две возможные причины: давление или температура в системе действительно превышают заданное значение клапана (в этом случае клапан работает правильно, но необходимо устранить основную проблему системы) или седло клапана загрязнено или повреждено и протекает даже при нормальных условиях эксплуатации.

Чтобы отличить эти два понятия, проверьте давление в системе с помощью манометра. Большинство клапанов T&P бытовых водонагревателей рассчитаны на давление 150 фунтов на квадратный дюйм и 210 ° F. Если ваше давление находится в пределах нормы (обычно 40–80 фунтов на квадратный дюйм для бытовой воды), а клапан все еще капает, проблема в самом клапане.

2. Клапан не прошел проверку на ручной подъем.

Большинство предохранительных клапанов на водонагревателях и бойлерах имеют рычаг ручного тестирования — небольшой металлический язычок, который можно поднять, чтобы вручную активировать клапан и убедиться, что он открывается и закрывается. Это один из самых простых и прямых тестов. Поднимите рычаг примерно на 3 секунды, а затем отпустите его. Вы должны услышать шум выходящей воды или пара, а затем, когда вы отпустите рычаг, клапан должен плотно закрыться.

Если рычаг кажется жестким и при его поднятии ничего не происходит, возможно, внутренние детали клапана замерзли из-за коррозии или накипи. Если его поднять, вода сливается, но клапан продолжает капать после того, как вы его отпустите, седло нарушено и теперь клапан течет. В любом случае — застревание в открытом или закрытом положении — клапан необходимо немедленно заменить. Клапан, который не открывается, не может защитить от избыточного давления. Клапан, который не закрывается, создает опасность постоянного выброса.

Примечание. На очень старых клапанах, которые никогда не проверялись, выполнение ручного теста иногда может привести к вытеснению накипи и последующему возникновению протечек в клапане. На самом деле это свидетельство того, что клапан уже был скомпрометирован. Замените его, а не пытайтесь отремонтировать.

3. Стук клапана или быстрая циклическая работа.

Стук означает быстрое, повторяющееся открытие и закрытие предохранительного клапана, издающее щелкающий или дребезжащий звук, похожий на пулеметный. Это происходит, когда давление в системе колеблется очень близко к заданному значению клапана, заставляя его неоднократно открываться и закрываться. Хотя сам клапан в этом случае может быть и не неисправен, частая вибрация ускоряет износ седла и приводит к быстрому разрушению клапана.

Клапан, который испытал значительный вибрацию, должен быть проверен и, вероятно, заменен. , поскольку повторяющиеся удары диска о седло создают микроповреждения, препятствующие надлежащему уплотнению. Также необходимо решить основную проблему с давлением: распространенной причиной является слишком большой клапан по сравнению с пропускной способностью системы, а также неадекватное управление противодавлением в промышленных трубопроводных системах.

4. Видимая коррозия, ржавчина или минеральные отложения.

Осмотрите корпус клапана и область вокруг выпускного отверстия выпускной трубы. Белые меловые отложения указывают на накопление кальция или известкового налета из-за жесткой воды — явный признак того, что клапан в течение некоторого времени плакал или сливал воду, а проблема не была решена. Оранжевые или коричневые пятна указывают на ржавчину железа, которая нарушает целостность седла клапана и диска. Зеленые отложения могут указывать на коррозию меди в системах с медными трубами.

These deposits don't just indicate past leakage — they actively worsen the problem by creating rough, uneven seating surfaces that prevent the valve from closing cleanly. Любой предохранительный клапан со значительной внешней коррозией или минеральной коркой следует заменить, а не чистить. , поскольку внутренние поверхности почти наверняка находятся в сопоставимом или худшем состоянии.

5. Давление в системе остается высоким, несмотря на наличие клапана.

Если манометр постоянно показывает давление в системе выше нормального рабочего диапазона, а предохранительный клапан не сбрасывает воду, есть два объяснения: в системе имеется отдельный источник избыточного давления, который следует устранить, или предохранительный клапан застрял в закрытом положении и не открывается, когда должен. Предохранительный клапан, который отказывается открываться в условиях реального избыточного давления, возможно, более опасен, чем тот, который протекает, потому что он позволяет давлению продолжать расти без сброса.

Этот сценарий наиболее распространен в системах, где предохранительный клапан не проверялся в течение многих лет, что приводит к заклиниванию внутренних компонентов из-за коррозии. Всегда сопоставляйте показания манометра с номинальным значением уставки клапана (выбито на корпусе клапана), чтобы определить, должен ли был сработать клапан.

6. Вода или влага вокруг основания клапана или резьбы.

Влага вокруг резьбового соединения, где клапан ввинчивается в бойлер, водонагреватель или резервуар, может указывать на повреждение резьбы, ухудшение качества герметика резьбы или микротрещины самого корпуса клапана. Это отличается от капания из выпускной трубы, и его не следует путать. Влажность на резьбе корпуса клапана указывает на повреждение корпуса клапана, что является типом структурного разрушения.

Никогда не пытайтесь повторно затянуть корпус предохранительного клапана в системе, находящейся под давлением. Прежде чем приступать к каким-либо работам с резьбой клапана, сбросьте давление и опорожните систему.

7. Возраст сверх рекомендованного срока службы.

Даже если предохранительный клапан не имеет ни одного из вышеперечисленных симптомов, возраст является законной причиной его замены. Американское общество инженеров-механиков (ASME) и большинство производителей клапанов рекомендуют заменять предохранительные клапаны каждые 3–5 лет в жилых помещениях. Промышленные и коммерческие предохранительные клапаны должны проходить испытания и повторную сертификацию ежегодно с заменой по результатам проверки.

Клапан старше 10 лет, который никогда не заменялся и не проверялся, имеет неизвестную надежность и должен рассматриваться как нефункциональный в целях планирования безопасности. Деградация внутренней пружины и коррозия седла со временем незаметно прогрессируют и не могут быть оценены снаружи.

Как проверить предохранительный клапан шаг за шагом

Проверка предохранительного клапана зависит от применения. Следующая процедура применима к наиболее распространенному жилому сценарию — предохранительному клапану T&P на водонагревателе — но принципы распространяются и на другие применения.

Прежде чем начать

• Убедитесь, что сливная труба безопасно направляет воду в слив в полу или наружу — ни в коем случае не в места, где кипяток может привести к травме.
• Прежде чем тестировать старый клапан, имейте под рукой запасной клапан на случай, если он не вернется на место после срабатывания.
• Носите соответствующую защитную одежду — сливаемая вода может быть очень горячей.
• Найдите номинальное давление и температуру клапана на этикетке или штампе на корпусе клапана.

Процедура ручного испытания на подъем

1. Найдите испытательный рычаг на боковой стороне клапана.
2. Сильно поднимите рычаг и удерживайте его в течение 3 секунд.
3. Прислушайтесь к выходу воды или пара через трубу.
4. Отпустите рычаг и посмотрите, перестанет ли клапан быстро и полностью разгружаться.
5. Подождите 30 секунд и проверьте выход сливной трубы на наличие продолжающихся капель.

Пройти: Клапан открывался при подъеме, выпускал воду или пар и снова закрывался чисто, без капель.

Не удалось: Рычаг зажат и не двигается, слив не произошел или клапан продолжает капать после отпускания.

Испытание давлением промышленных и коммерческих клапанов

Для промышленных предохранительных клапанов на котлах, компрессорах или сосудах под давлением стандартным методом проверки является стендовое испытание или испытание под давлением на месте. Это включает в себя подачу калиброванного источника давления на вход клапана и документирование точного давления, при котором клапан открывается (так называемое «установочное давление» или «давление срабатывания») и снова закрывается. Приемлемый допуск обычно составляет ±3% от давления срабатывания паспортной таблички для клапанов с давлением выше 70 фунтов на квадратный дюйм в соответствии со стандартами раздела VIII ASME.

Клапаны, которые открываются более чем на 3% ниже или выше номинального давления срабатывания, не откалиброваны и должны быть отремонтированы или заменены. Документирование испытаний предохранительных клапанов является нормативным требованием в большинстве юрисдикций для коммерческого и промышленного оборудования, работающего под давлением.

Сравнение режимов отказа предохранительного клапана

Что произойдет, если вы проигнорируете неисправный предохранительный клапан

Последствия эксплуатации системы с неисправным предохранительным клапаном варьируются от незначительного материального ущерба до катастрофического отказа с риском для жизни человека. Это не преувеличение: отказы сосудов под давлением являются документально подтвержденной и изученной причиной промышленных аварий во всем мире.

Взрыв водонагревателя

В бытовом водонагревателе без работающего предохранительного клапана T&P может возникнуть взрыв расширяющегося пара кипящей жидкости (BLEVE), если термостат выйдет из строя в открытом положении и температура бесконтрольно повысится. В результате происходит паровой взрыв, способный пробить водонагреватель сквозь полы и потолки, а высвободившаяся энергия эквивалентна нескольким динамитным шашкам. Инциденты BLEVE, связанные с бытовыми водонагревателями, редки именно потому, что клапаны T&P требуются по кодексу, но каждый год происходят случаи, когда клапаны были намеренно удалены, обойдены или оставлены в неисправном состоянии.

События избыточного давления в котле

Коммерческие и промышленные котлы, работающие без правильно функционирующих предохранительных клапанов, по уважительной причине подлежат строгому надзору со стороны регулирующих органов. Возникновение избыточного давления в котельной системе может привести к разрыву труб, разрушению теплообменников и повреждению конструкции здания, в котором находится система. В паровых котлах выброс перегретого пара под высоким давлением представляет непосредственную угрозу для жизни любого, кто находится поблизости.

Разрыв системы сжатого воздуха

Баки воздушного компрессора оснащены предохранительными клапанами, предотвращающими разрыв бака из-за избыточного давления. Корродированный или заклинивший предохранительный клапан на баке компрессора, в котором одновременно происходит неисправность реле давления, создает условия для выхода из строя бака. Разрыв бака воздушного компрессора приводит к образованию шрапнели со смертельной скоростью. и были ответственны за многочисленные несчастные случаи в мастерских и гаражах. Отчеты OSHA ежегодно документируют эти инциденты, большинство из которых связаны со старыми резервуарами с неисправными или отсутствующими предохранительными клапанами.

Материальный ущерб в результате непрерывного разряда

Даже без катастрофического сбоя постоянно работающий предохранительный клапан приведет к кумулятивному повреждению полов, стен и территории вокруг оборудования водой. В регионах с жесткой водой отложения накипи из сбрасываемой воды могут повредить дренажные линии и напольные покрытия. Продолжающаяся потеря воды также увеличивает расходы на коммунальные услуги и может способствовать росту плесени в местах с плохой вентиляцией вокруг сливной трубы.

Замена неисправного предохранительного клапана: что нужно знать

Замена предохранительного клапана — это простая механическая задача на бытовых водонагревателях и небольших котлах, но она требует пристального внимания к соблюдению технических характеристик и правильной технике установки.

Точно подберите запасной клапан

Запасной клапан должен соответствовать оригиналу по трем важным параметрам:

• Номинальное давление: Установленное давление должно соответствовать максимально допустимому рабочему давлению системы (MAWP) или соответствовать ему.
• Температурный рейтинг (для перепускных клапанов): должна соответствовать максимальной выходной температуре оборудования или превышать ее.
• БТЕ или пропускная способность: Клапан должен быть рассчитан на отвод как минимум такого же количества энергии, которое может генерировать система. Запасные клапаны недостаточного размера являются распространенной ошибкой.
• Размер и тип резьбы: Размер резьбы NPT должен соответствовать существующему отверстию на водонагревателе или резервуаре.

Для бытовых водонагревателей эта информация обычно выбита на существующем клапане и указана в спецификациях производителя оборудования. Стандартные перепускные клапаны для бытовых водонагревателей обычно рассчитаны на давление 150 фунтов на квадратный дюйм / 210 °F с соединением NPT 3/4 дюйма и номинальными тепловыми единицами в диапазоне от 100 000 до 200 000 БТЕ/ч в зависимости от размера резервуара и мощности нагревателя.

Примечания по установке

• Всегда сливайте воду и сбрасывайте давление в системе перед снятием старого клапана.
• Тщательно очистите резьбовое отверстие и нанесите свежую уплотнительную ленту из ПТФЭ (сантехническую ленту) на резьбу нового клапана.
• Не перетягивайте — большинство производителей указывают крутящий момент в диапазоне от 15 до 30 футо-фунтов; чрезмерная затяжка может привести к растрескиванию корпуса клапана
• Убедитесь, что сливная труба установлена правильно — она должна заканчиваться в безопасном месте, иметь наклон вниз, чтобы обеспечить дренаж, а также не быть закрыта колпачками или заглушками.
• Выполните проверку подъема вручную после повторного повышения давления, чтобы убедиться, что новый клапан открывается и правильно садится на место.
• Наклейте на клапан дату установки для дальнейшего использования.

Во многих юрисдикциях замена предохранительного клапана на коммерческом или промышленном оборудовании, работающем под давлением, должна выполняться лицензированным техническим специалистом или инспектором котлов. Прежде чем приступать к этой работе в коммерческих условиях, проверьте местные нормы и правила.

Стоимость замены

Предохранительный клапан T&P для жилых помещений обычно стоит от 10 до 40 долларов США за саму деталь. Лицензированный сантехник, выполняющий замену, обычно взимает от 100 до 300 долларов, включая работу, в зависимости от местоположения и доступности водонагревателя. Промышленные предохранительные клапаны сильно различаются по стоимости: базовый сертифицированный ASME подпружиненный предохранительный клапан для промышленного обслуживания может стоить от 50 до нескольких тысяч долларов в зависимости от размера, номинального давления и материала конструкции. Учитывая последствия отказа, это одно из наименее экономически оправданных мест для отсрочки технического обслуживания любой механической системы.

Как часто следует проверять и заменять предохранительные клапаны

Частота проверок и замены во многом зависит от применения, операционной среды и нормативной базы, регулирующей использование оборудования.

В средах с высокой степенью коррозии, включая системы, использующие агрессивные химикаты, воду с высоким содержанием хлора или воздух с высокой влажностью, интервалы проверок следует сократить, а визуальные проверки следует проводить как минимум ежеквартально. Фактическое состояние клапана на момент проверки всегда должно иметь приоритет над календарным графиком замены. Клапан, показывающий признаки коррозии через два года, должен быть заменен через два года, а не откладываться до пятилетнего графика.

Часто задаваемые вопросы: когда дело не в предохранительном клапане

Не каждый симптом, связанный с давлением, указывает непосредственно на сам предохранительный клапан. Понимание того, что еще может вызвать подобные симптомы, поможет вам избежать ненужных замен и обеспечит устранение реальной проблемы.

Тепловое расширение в закрытых системах

В домах, где на водопроводе установлен редукционный клапан (ПРВ), система водоснабжения становится фактически закрытой — расширяющейся воде, нагретой в баке, некуда деваться, кроме как вверх под давлением. Если расширительный бак не установлен, предохранительный клапан T&P будет периодически открываться, чтобы сбросить давление теплового расширения, вызывая периодическое капание, что выглядит как неисправность клапана. В этом случае предохранительный клапан работает правильно — исправлением является установка расширительного бака, а не замена предохранительного клапана.

Чрезмерное давление питания

Давление в муниципальной системе водоснабжения, превышающее 80 фунтов на квадратный дюйм, является обычным явлением в некоторых районах и может привести к срабатыванию перепускного клапана, если оно приближается к номинальному давлению срабатывания клапана. Решением является регулировка или замена входящего редукционного клапана, а не самого распределительного клапана. Проверьте давление подачи с помощью нагрудника для наружного шланга с помощью простого манометра — его можно приобрести менее чем за 15 долларов в любом хозяйственном магазине.

Конденсат на холодных трубах

Во влажной среде конденсат на трубах подачи холодной воды возле водонагревателя может образовывать на полу лужи, которые ошибочно принимают за выпуск клапана. Прикоснитесь к сливной трубе после работы обогревателя — если она мокрая, но вода холодная и сама труба холодная, скорее всего, вы имеете дело с конденсатом, а не со сливом клапана.

Неисправный манометр

В промышленных и коммерческих системах манометр, показывающий повышенные показания, сам по себе может быть неисправен, а не давление действительно высокое. Прежде чем осуждать предохранительный клапан за то, что он не открывается при кажущемся избыточном давлении, проверьте показания манометра с помощью второго калиброванного манометра. Манометры являются изнашиваемыми элементами, которые также требуют периодической повторной калибровки и замены.

Резюме: Самый быстрый способ оценить ваш предохранительный клапан

Если вам нужен быстрый контрольный список, который можно выполнить прямо сейчас, вот последовательность прямой оценки:

1. Посмотрите: Нет ли капель, влаги, окалины или ржавчины на корпусе клапана и выпускной трубе или вокруг них? Если да — проверьте дальше или замените.
2. Слушай: Есть ли в клапане стук, шипение или щелчки при нормальной работе? Если да — проверьте и, скорее всего, замените.
3. Тест: Выполните проверку подъема вручную. Он открывается свободно и аккуратно встает на место? Если нет — замените.
4. Дата: Когда его последний раз меняли? Если более 5 лет назад или неизвестно — замените заранее.
5. Проверка давления: Постоянно ли давление в системе находится в пределах нормального рабочего диапазона для вашего оборудования? Если нет — сначала устраните проблему с давлением в системе, а затем повторно оцените клапан.

Предохранительный клапан — это небольшой и недорогой компонент по сравнению с оборудованием, которое он защищает, и последствиями его выхода из строя. Если есть сомнения, замените его. Стоимость нового клапана тривиальна по сравнению с потенциальными затратами (финансовыми и другими) эксплуатации без работающего клапана.
