Как часто следует проверять предохранительные клапаны?

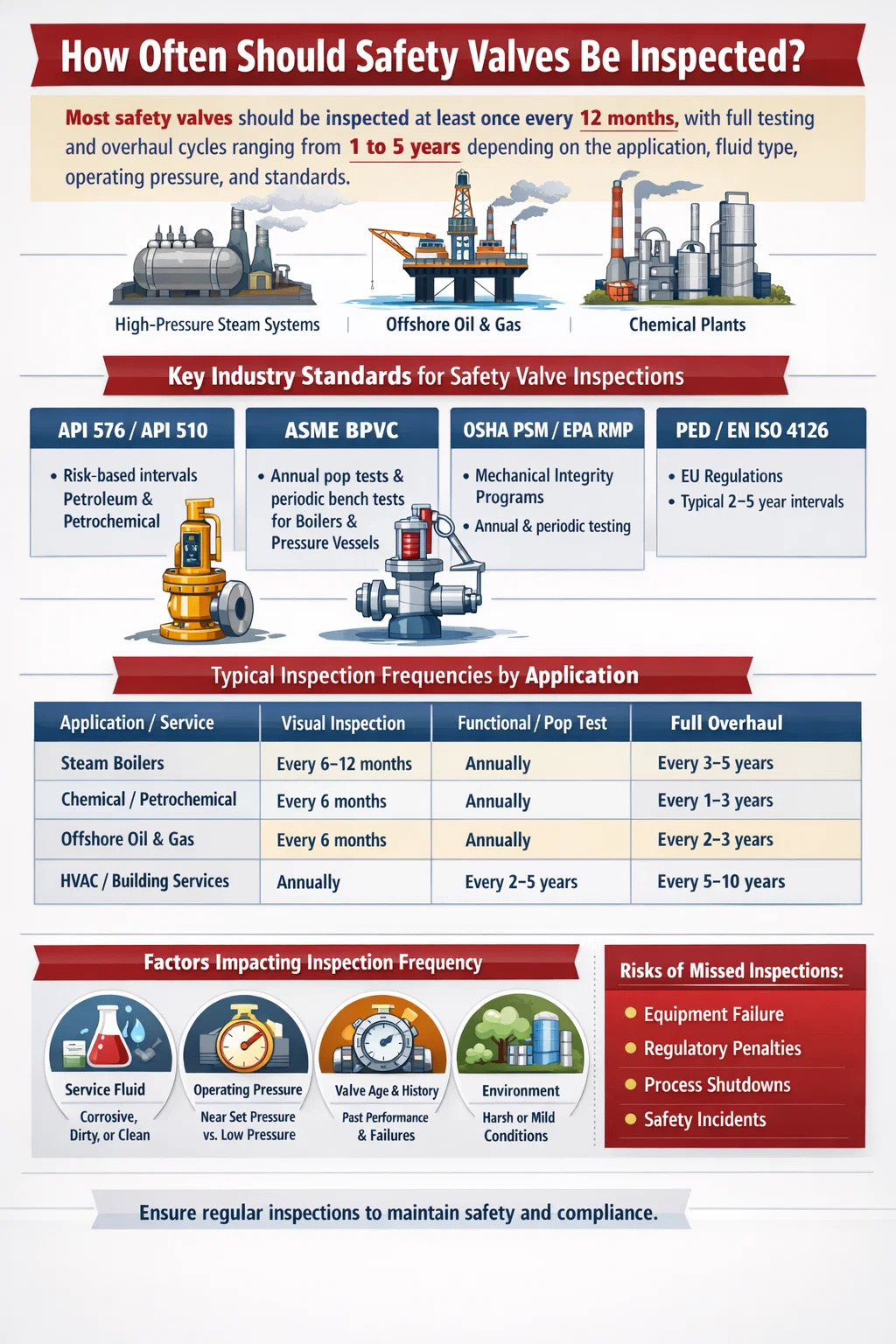

Прямой ответ: большинство предохранительных клапанов следует проверять не реже одного раза в 12 месяцев. с полным циклом испытаний и капитального ремонта от 1 до 5 лет в зависимости от применения, типа жидкости, рабочего давления и применимых нормативных стандартов. Однако это не универсальное правило. Паровые системы высокого давления, химические перерабатывающие заводы и морские нефтяные установки имеют свои собственные интервалы проверки, и несоблюдение правильного графика может привести к катастрофическому отказу оборудования, штрафам со стороны регулирующих органов или гибели людей.

Предохранительные клапаны — также называемые предохранительными клапанами (PRV), предохранительными клапанами давления (PSV) или предохранительными клапанами в зависимости от контекста — являются одними из наиболее важных компонентов в любой системе, находящейся под давлением. Их единственная цель — открыться при заданном заданном давлении и сбросить избыточное давление, прежде чем оно может повредить оборудование или подвергнуть опасности персонал. Когда они не открываются, последствия варьируются от повреждения трубопроводов до катастрофических взрывов судов. Когда они не закрываются должным образом после открытия, они создают дорогостоящие технологические потери и создают риск загрязнения.

Таким образом, определение правильной частоты проверок не является второстепенной административной задачей. Это ключевой элемент управления безопасностью предприятия, целостности процессов и соблюдения законодательства.

Отраслевые стандарты, регулирующие интервалы проверки предохранительных клапанов

Несколько основных международных стандартов и норм определяют структуру частоты испытаний и проверок предохранительных клапанов. Понимание того, какой стандарт применим к вашей деятельности, является отправной точкой для построения любой программы проверки.

API 510 и API 576

Американский институт нефти API 576 (Проверка устройств сброса давления) является наиболее широко используемым во всем мире стандартом для проверки предохранительных клапанов в нефтяной и нефтехимической промышленности. API 576 не требует фиксированного интервала, а вместо этого предоставляет структуру, основанную на рисках. В нем говорится, что интервалы проверок должны основываться на истории клапана, условиях эксплуатации и последствиях отказа. Типичные интервалы, указанные в отраслевой практике в соответствии с API 576, варьируются от 5 лет на чистое, некоррозионное обслуживание так часто, как ежегодно или реже за загрязненные, коррозийные или грязные услуги .

API 510 (Кодекс проверки сосудов под давлением) дополняет это, требуя, чтобы устройства сброса давления проверялись и тестировались по графику, определяемому квалифицированным инспектором или инженером по безопасности технологических процессов, принимая во внимание условия эксплуатации и любую историю неисправностей.

Нормы ASME по котлам и сосудам под давлением (BPVC)

Раздел I ASME BPVC (Энергетические котлы) и Раздел VIII (Сосуды под давлением) требуют, чтобы предохранительные клапаны на котлах и сосудах под давлением регулярно подвергались испытаниям. Для энергетических котлов во многих юрисдикциях требуется физический поп-тест не реже одного раза в год , часто во время плановых простоев. Стандарты ASME также требуют, чтобы любой клапан, находившийся в эксплуатации в течение определенного периода, был снят для стендовых испытаний с интервалом, обычно не превышающим 5 лет в большинстве юрисдикций.

Требования OSHA PSM и RMP EPA

В Соединенных Штатах предприятия, на которые распространяется действие стандарта управления безопасностью процессов (PSM) OSHA (29 CFR 1910.119) и программы управления рисками EPA (RMP), должны поддерживать программу механической целостности, включающую устройства сброса давления. Эти правила требуют документированных процедур проверок и испытаний, письменных отчетов обо всех проверках и корректирующих действий при обнаружении недостатков. Хотя правила не определяют универсальный интервал, они требуют от работодателя устанавливать интервалы на основе рекомендаций производителей и надлежащей инженерной практики, что на практике обычно означает ежегодные визуальные проверки и периодические функциональные испытания.

PED и EN ISO 4126 (Европейский Союз)

В Европе требования к конструкции и безопасности устройств сброса давления регулируются Директивой по оборудованию, работающей под давлением (PED 2014/68/EU), и связанным с ней стандартом EN ISO 4126. Национальные правила стран-членов ЕС определяют интервалы проверок. В Германии, например, BetrSichV (Правила промышленной безопасности) обычно требуют проверки предохранительного клапана каждый раз. от 2 до 5 лет в зависимости от класса давления и категории жидкости, с ежегодными визуальными проверками в большинстве промышленных предприятий.

Рекомендуемые интервалы проверки в зависимости от типа применения

Поскольку не существует универсального универсального интервала, в таблице ниже приведены рекомендуемые или обычно практикуемые частоты проверок для основных категорий приложений.

Факторы, определяющие, как часто предохранительные клапаны нуждаются в проверке

Частота проверок никогда не определяется изолированно. При настройке или корректировке графика проверок любого предохранительного клапана необходимо оценить ряд эксплуатационных факторов и факторов окружающей среды.

Характеристики рабочей жидкости

Характер жидкости, протекающей через систему, оказывает, пожалуй, наибольшее влияние на скорость выхода из строя предохранительного клапана. Жидкости можно разделить на чистые, загрязняющие и коррозийные, и каждая категория требует разных интервалов проверки.

• Чистый пар или инертный газ: Это самые щадящие услуги. Клапаны могут оставаться надежными до 5 лет между капитальными ремонтами, если условия эксплуатации стабильны.
• Коррозионные кислоты или щелочи: Химическое воздействие на диск, седло и пружину может значительно ухудшить точность настройки давления в течение 12 месяцев. Ежегодное функциональное тестирование является минимально приемлемой частотой.
• Грязные или полимеризационные услуги: Жидкости, содержащие твердые частицы или полимеризующиеся с течением времени, могут привести к прилипанию диска клапана к седлу — известному как «кипение клапана» или «блокировка седла», — что делает клапан неработоспособным, когда это необходимо. Эти приложения требуют наиболее частых интервалов проверки, иногда всего раз в 3–6 месяцев.
• Вязкие или высокотемпературные жидкости: Это ускоряет износ внутренних компонентов и может вызвать термическую усталость пружины в сборе.

Рабочее давление относительно давления настройки

Предохранительные клапаны, которые работают близко к установленному давлению, испытывают явление, известное как «кипение», когда диск слегка приподнимается до того, как будет достигнуто полное давление сброса. Этот повторяющийся частичный подъем вызывает износ седла и может привести к утечкам, снижая способность клапана эффективно уплотняться. Клапаны работают при давлении более 90% от установленного давления. должны проверяться чаще, чем те, которые работают при 70% или ниже. Общая рекомендация – поддерживать рабочее давление не выше 90 % давления срабатывания для подпружиненных клапанов и не более 80 % для пилотных предохранительных клапанов в чувствительных применениях.

Возраст Valve и исторические показатели

Клапан с чистой историей проверок и постоянными показаниями давления срабатывания в течение нескольких циклов испытаний может оправдать более длительный интервал между капитальными ремонтами. И наоборот, клапан, который ранее не прошел испытание на срабатывание, дал утечку в седле или требовал регулировки установочного давления, должен быть подвергнут более короткому циклу проверки независимо от общей категории обслуживания. Этот исторический подход лежит в основе методологий инспекций на основе рисков (RBI), широко используемых в нефтегазовом секторе.

Количество срабатываний

Каждый раз, когда предохранительный клапан открывается и закрывается, посадочные поверхности испытывают механическое воздействие. Клапаны с высокой частотой циклов — те, которые часто открываются из-за нестабильности процесса или слишком большого размера — изнашиваются значительно быстрее, чем клапаны, которые срабатывают редко. Клапан, который открылся более 10 раз за период обслуживания должны быть визуально проверены и функционально проверены перед следующим запланированным интервалом.

Условия окружающей среды и окружающей среды

Наружные установки во влажной, морской или сильно загрязненной среде подвергаются коррозии быстрее, чем внутренние установки. Клапаны, подвергающиеся воздействию прямых осадков, солевых брызг или атмосферы с высокой влажностью, требуют более частых внешних осмотров на предмет закупорки вентиляционных отверстий крышки, коррозии корпуса и целостности корпуса пружины.

Виды проверок предохранительных клапанов и что каждая из них включает в себя

Не все проверки одинаковы по объему. Существует четыре различных уровня инспекционной деятельности, каждый из которых служит разным целям и требует разного уровня навыков и ресурсов.

Уровень 1: Визуальный внешний осмотр

Это самая базовая и наиболее часто выполняемая проверка. Вывод клапана из эксплуатации не требуется. Обученный оператор или инспектор визуально осматривает клапан на предмет:

• Признаки утечки через седло (остатки технологической жидкости, пятна, кристаллические отложения)
• Коррозия, точечная коррозия или механические повреждения корпуса клапана и крышки.
• Заблокированы или повреждены вентиляционные крышки и сливные отверстия.
• Ослабленные или отсутствующие тамперные пломбы и стопорные штифты
• Правильная ориентация установки и состояние выпускного трубопровода.
• Разборчивые данные паспортной таблички, соответствующие техническим записям

Визуальные проверки следует проводить не реже одного раза в год для большинства промышленных применений и каждые 3–6 месяцев в агрессивных условиях эксплуатации.

Уровень 2: Функциональное тестирование на месте

Испытания на месте, также называемые онлайн-тестированием или полевыми испытаниями, проверяют, что клапан откроется при назначенном установочном давлении или близком к нему, не снимая его с технологической линии. Обычно это выполняется одним из двух методов:

• Ручное испытание на подъем: Подъемный рычаг используется для частичного открытия клапана и проверки свободного перемещения диска. Это только качественная проверка, которая не проверяет точность заданного давления.
• Контролируемое испытание давлением: Используя портативное испытательное оборудование (например, испытательные инструменты HYTORK или Furmanite), на вход клапана подается контролируемое давление, пока он остается подключенным к системе. Фактическое давление открытия измеряется и сравнивается с указанным давлением срабатывания.

Испытания на месте имеют ценность, поскольку позволяют избежать затрат и сбоев в процессе снятия клапана, сохраняя при этом получение количественных данных. Однако у него есть ограничения: он не может детально оценить внутреннюю коррозию или состояние седла.

Уровень 3: Стендовые испытания (Pop Test)

Стендовые испытания требуют вывода клапана из эксплуатации и транспортировки его в мастерскую или на испытательный стенд. Клапан монтируется на испытательном стенде и находится под давлением до тех пор, пока он не откроется. Фактическое давление открытия, герметичность седла и давление возврата измеряются и документируются. Стандарты ASME требуют, чтобы давление открытия находилось в пределах ±3% от установленного давления. для большинства применений (±2% для пара при давлении выше 70 фунтов на квадратный дюйм).

Стендовые испытания являются наиболее точным методом проверки работоспособности клапанов и требуются большинством регулирующих органов для сосудов под давлением и котлов через регулярные промежутки времени. Это также позволяет инспектору напрямую осматривать внутренние компоненты.

Уровень 4: Полная разборка, проверка и капитальный ремонт

Полный капитальный ремонт включает полную разборку предохранительного клапана, проверку всех внутренних компонентов, замену изнашиваемых деталей (диска, седла форсунки, пружины, уплотнений и направляющей), повторную сборку и стендовые испытания перед повторной установкой. Это наиболее полная форма проверки, которая обычно требуется каждый раз. от 3 до 5 лет или всякий раз, когда клапан не прошел функциональное испытание, был вовлечен в сбой технологического процесса или подвергся аномальному событию, например, пожару или сильному избыточному давлению.

После полного капитального ремонта клапан должен пройти повторную сертификацию, повторно опломбироваться проволочными пломбами с защитой от несанкционированного доступа, а записи его осмотров должны быть обновлены с учетом новых данных испытаний на установленное давление, замененных деталей и личности технического специалиста, выполняющего работу.

Проверка на основе рисков (RBI) как альтернатива фиксированным интервалам

Традиционный подход, предусматривающий фиксированный интервал проверок — скажем, каждые 2 года для всех предохранительных клапанов на предприятии — все чаще заменяется проверкой на основе рисков (RBI). RBI — это методология, которая сочетает вероятность отказа с последствиями отказа, чтобы определить наиболее подходящую стратегию проверки для каждого отдельного клапана.

В соответствии с RBI предохранительный клапан, защищающий паровой барабан высокого давления на электростанции, может проверяться ежегодно, тогда как предохранительный клапан в системе продувки азотом низкого давления на том же объекте может требовать проверки только каждые 5 лет. Такой целенаправленный подход снижает ненужные затраты на техническое обслуживание, одновременно сосредотачивая ресурсы на оборудовании с самым высоким риском.

API 581 (технология проверки на основе рисков) предоставляет подробную методологию применения RBI к устройствам сброса давления. Ключевым результатом процесса RBI является анализ уровня спроса - оценка того, как часто предохранительный клапан может открываться в течение заданного периода. Клапаны с высоким уровнем спроса требуют более частой проверки, чтобы подтвердить, что они остаются работоспособными. Клапаны с очень низкими показателями нагрузки могут претендовать на более длительные интервалы, но только в том случае, если последствия их отказа также невелики.

На объектах с большим количеством предохранительных клапанов RBI может привести к Снижение общей нагрузки на инспекцию на 30–50 %. по сравнению с программами с фиксированными интервалами, без ущерба для безопасности — при условии, что анализ рисков проводится строго и обновляется по мере изменения условий процесса.

Распространенные виды отказов, обнаруженные во время проверки предохранительного клапана

Понимание того, что на самом деле обнаруживают инспекторы при проверке предохранительных клапанов, подтверждает важность регулярных проверок. Следующие виды отказов наиболее часто документируются в программах промышленного контроля.

Утечка через седло

Утечка через седло, когда клапан пропускает непрерывный небольшой поток жидкости, даже когда он полностью закрыт, является наиболее распространенным дефектом, обнаруживаемым во время стендовых испытаний. Это происходит в результате повреждения поверхности седла, вызванного кипятком, коррозией или попаданием твердых частиц. Утечка предохранительного клапана не только представляет собой потерю технологического процесса, но также может со временем привести к дальнейшей эрозии диска, что приведет к полной потере герметизирующей способности. Отраслевые исследования показывают, что от 25% до 40% предохранительных клапанов, выведенных из эксплуатации, имеют измеримую утечку через седло. на момент проверки.

Установить отклонение давления

Пружины со временем могут потерять натяжение из-за термоциклирования, коррозии или усталости материала. Это приводит к тому, что фактическое давление открытия падает ниже или выше установленного давления. Клапан с давлением срабатывания 100 фунтов на квадратный дюйм, который сместился в открытое положение при давлении 80 фунтов на квадратный дюйм, обеспечивает недостаточную защиту от избыточного давления. И наоборот, клапан, который сместился вверх и теперь открывается при давлении 115 фунтов на квадратный дюйм, подвергает систему потенциально опасному избыточному давлению до того, как клапан сбросит давление. Установите отклонение давления более 5% от выштампованного значения. обычно требуется замена пружины и повторная сертификация.

Заблокирован выпускной трубопровод или вентиляционное отверстие

Выпускной трубопровод, который засорился из-за гнездования птиц, образования льда, скопления мусора или неправильной установки клапана, создает противодавление, которое может помешать открытию клапана при установленном давлении. Это особенно опасный вид отказа, поскольку при визуальном осмотре клапан может казаться полностью работоспособным, но на самом деле он не способен выполнять сброс давления. При каждой плановой проверке выпускной трубопровод должен проверяться на предмет засоров, возможного чрезмерного противодавления и правильности маршрута дренажа.

Коррозия диска или сопла

Внутренняя коррозия поверхностей седла диска и сопла является серьезной проблемой при работе с влажным паром, кислотами или в средах, содержащих хлориды. Ямки на этих прецизионно обработанных поверхностях разрушают уплотнение металл-металл, от которого зависит герметичность клапана после сброса давления. Если посадочные поверхности изъязвлены, шлифовка и притирка могут восстановить их в ограниченной степени, но сильно корродированные компоненты должны быть полностью заменены.

Весенняя коррозия или усталость

Пружина сжатия внутри предохранительного клапана является критически важным компонентом, несущим нагрузку. Коррозионные язвы на пружинной проволоке уменьшают ее эффективное сечение, что может привести к неожиданному разрушению при рабочем напряжении. Сломанные пружины были задокументированы как основная причина катастрофических отказов предохранительных клапанов в нескольких промышленных авариях. Пружины, имеющие видимую коррозию, деформацию или растрескивание поверхности, должны быть немедленно заменены.

Требования к документации и ведению учета

Каждая проверка предохранительного клапана должна быть тщательно документирована. Нормативные стандарты, включая OSHA PSM, API 510 и большинство европейских национальных правил, требуют письменных отчетов, которые можно проверить на предмет соответствия. Протокол проверки каждого клапана должен включать:

• Бирочный номер клапана, серийный номер и местоположение в процессе
• Штампованное давление срабатывания и измеренное давление открытия во время испытаний
• Дата проверки и личность квалифицированного инспектора или техника
• Описание обнаруженных дефектов и предпринятых корректирующих действий.
• Детали, замененные при капитальном ремонте
• Результаты послеремонтных стендовых испытаний
• Дата следующей плановой проверки
• Номер пломбы, нанесенный после тестирования (для обнаружения несанкционированной регулировки)

Эти записи должны храниться в течение всего срока службы оборудования в большинстве юрисдикций и, как минимум, в течение периода, значительно превышающего интервал следующей проверки. Многие предприятия используют компьютеризированные системы управления техническим обслуживанием (CMMS), такие как SAP PM или IBM Maximo, для управления записями проверок предохранительных клапанов наряду с другими данными по управлению активами.

Стоит отметить, что отсутствие надлежащих записей проверок само по себе является нарушением нормативных требований. согласно OSHA PSM, независимо от того, находятся ли клапаны на самом деле в исправном состоянии. Во время аудита PSM или расследования технологических инцидентов инспекторы запросят эти записи в качестве основного доказательства соответствия механической целостности.

Что происходит, когда проверки предохранительного клапана пропускаются

Последствия невыполнения графика проверки предохранительных клапанов не являются теоретическими. Несколько крупных промышленных происшествий за последние десятилетия были прямо или частично связаны с отказами предохранительных клапанов, вызванными неадекватным контролем.

В результате взрыва на нефтеперерабатывающем заводе компании BP в Техас-Сити в 2005 году, в результате которого погибли 15 рабочих и получили ранения 180 человек, в качестве одного из факторов, способствующих этому, были выявлены ненадлежащее техническое обслуживание и проверка систем сброса давления. Последующее расследование OSHA привело к штрафы, превышающие 21 миллион долларов США , причем видное место занимают сбои в программе обеспечения механической целостности, в том числе неадекватное управление устройствами сброса давления.

Более обычные последствия пропуска проверок предохранительного клапана включают в себя:

• Нормативные штрафы: Выписки OSHA PSM за нарушения механической целостности обычно влекут за собой штрафы в размере от 15 000 до 156 259 долларов США за нарушение, причем умышленные нарушения достигают более высоких уровней.
• Последствия страхования: Многие страховщики промышленной собственности и ответственности требуют доказательства соблюдения требований проверки клапанов в качестве условия покрытия. Пропущенный цикл проверки может привести к аннулированию покрытия в случае любого инцидента, связанного с отказом системы давления.
• Незапланированные отключения: Предохранительный клапан, который выходит из строя или застревает в открытом положении во время эксплуатационного события, может вызвать принудительное отключение, которое на технологическом предприятии непрерывного действия может стоить сотни тысяч долларов в день из-за производственных потерь.
• Повреждения каскадного оборудования: Предохранительный клапан, который не открывается во время реального события избыточного давления, подвергает защищаемый резервуар, теплообменник или трубопровод давлению, превышающему их расчетные пределы, что может привести к разрыву и повреждению другого оборудования после него.

Практические шаги по созданию программы проверки предохранительных клапанов

Для предприятий, которые создают или совершенствуют программу управления предохранительными клапанами, следующая последовательность обеспечивает структурированный подход.

1. Создайте полный реестр клапанов: Составьте список всех предохранительных клапанов на предприятии, включая номер бирки, местоположение, рабочую жидкость, установочное давление, размер впускного отверстия, материал корпуса и дату установки. Этот реестр является основой всей программы.
2. Классифицируйте клапаны по серьезности эксплуатации: Назначьте каждому клапану категорию обслуживания — чистый, загрязненный или коррозионно-активный — и определите клапаны с высокой интенсивностью спроса или серьезными последствиями отказа. Эти классификации будут определять решения о частоте проверок.
3. Определите интервалы проверки: Используя применимый нормативный стандарт (API 576, ASME, местные правила), установите определенный интервал проверки для каждого клапана или группы клапанов. Задокументируйте обоснование каждого назначенного интервала, особенно если он отличается от стандартного значения по умолчанию.
4. Запланируйте проверки в соответствии с плановыми окнами технического обслуживания: По возможности согласуйте испытания предохранительных клапанов с плановыми остановками или ремонтами, чтобы свести к минимуму воздействие на производство. Для программ онлайн-тестирования запланируйте испытания на месте в периоды стабильной работы.
5. Квалифицируйте свои ресурсы для тестирования: Убедитесь, что инспекторы и технические специалисты, выполняющие работы с предохранительными клапанами, имеют квалификацию, соответствующую применимому стандарту. Раздел VIII ASME, например, требует, чтобы испытания клапанов проводились персоналом, имеющим клеймо Национального совета (NB) «VR» для проведения ремонтных и испытательных работ.
6. Ведение и проверка записей проверок: После каждой проверки обновляйте реестр клапанов, указав результаты испытаний, выводы и следующую запланированную дату. Ежегодно пересматривайте общую программу, чтобы корректировать интервалы на основе накопленной истории проверок.
7. Исследуйте каждую неудачу: Любой клапан, который не прошел функциональное испытание — независимо от того, открывается ли он раньше, открывается позже или не возвращается на место — должен инициировать официальное расследование первопричин, прежде чем клапан будет возвращен в эксплуатацию. Понимание того, почему клапан вышел из строя, необходимо для предотвращения рецидивов и обоснования любой корректировки интервалов.

Различия между типами предохранительных клапанов и последствия их проверки

Не все устройства сброса давления одинаковы, и тип установленного устройства влияет на то, как и как часто его следует проверять.

Пружинные предохранительные клапаны

Самый распространенный тип в промышленности. Давление открытия определяется силой пружины, действующей на диск. Пружинные клапаны подвержены усталости пружины, износу седла и коррозии. Они требуют как внешнего визуального осмотра, так и периодических испытаний на прочность для проверки установленного давления. Интервалы полного капитального ремонта обычно составляют от от 1 до 5 лет в зависимости от сервиса.

Предохранительные клапаны с пилотным управлением (PORV)

В PORV используется небольшой пилотный клапан для измерения давления в системе и приведения в действие главного клапана. Они способны обеспечивать более плотное закрытие и более эффективно справляются с большими расходами, чем подпружиненные клапаны. Однако они имеют более сложный внутренний механизм, включая пилотный клапан, трубки и сенсорные соединения, и все они являются потенциальными точками отказа. PORV обычно требуют более подробные процедуры проверки чем подпружиненные клапаны, и пилотный узел должен испытываться отдельно от основного клапана. Ежегодная проверка пилотной системы является стандартной практикой в ​​большинстве перерабатывающих отраслей.

Разрывные диски

Разрывные мембраны представляют собой устройства сброса давления без повторного включения, которые взрываются при заданном давлении, обеспечивая мгновенный сброс давления. В отличие от предохранительных клапанов, они не требуют испытаний на срабатывание — их «осмотр» заключается в первую очередь в проверке того, что диск не имеет визуальных повреждений, что маркировка давления разрыва соответствует проектным требованиям и что диск не находился в эксплуатации сверх рекомендованного срока службы. Большинство производителей разрывных дисков рекомендуют замену каждые от 3 до 5 лет regardless of condition , поскольку усталость и коррозия могут вызвать преждевременный разрыв или предотвратить взрыв при номинальном давлении.

Комбинированные устройства (предохранительный клапан с разрывным диском)

Во многих процессах используется разрывная мембрана, установленная перед предохранительным клапаном для защиты клапана от агрессивных или полимеризующихся жидкостей. Эта комбинация требует проверки обоих устройств — разрывного диска на целостность и предохранительного клапана на точность настройки давления. Важным дополнительным требованием является контроль давления в пространстве между разрывной мембраной и предохранительным клапаном . Если в диске образуется небольшая утечка и в пространстве между устройствами возникает давление, предохранительный клапан будет испытывать противодавление, которое снижает его эффективную разгрузочную способность. Наличие манометра или индикатора разрыва в этом пространстве является обязательным согласно нормам ASME и должно проверяться при каждой проверке.
