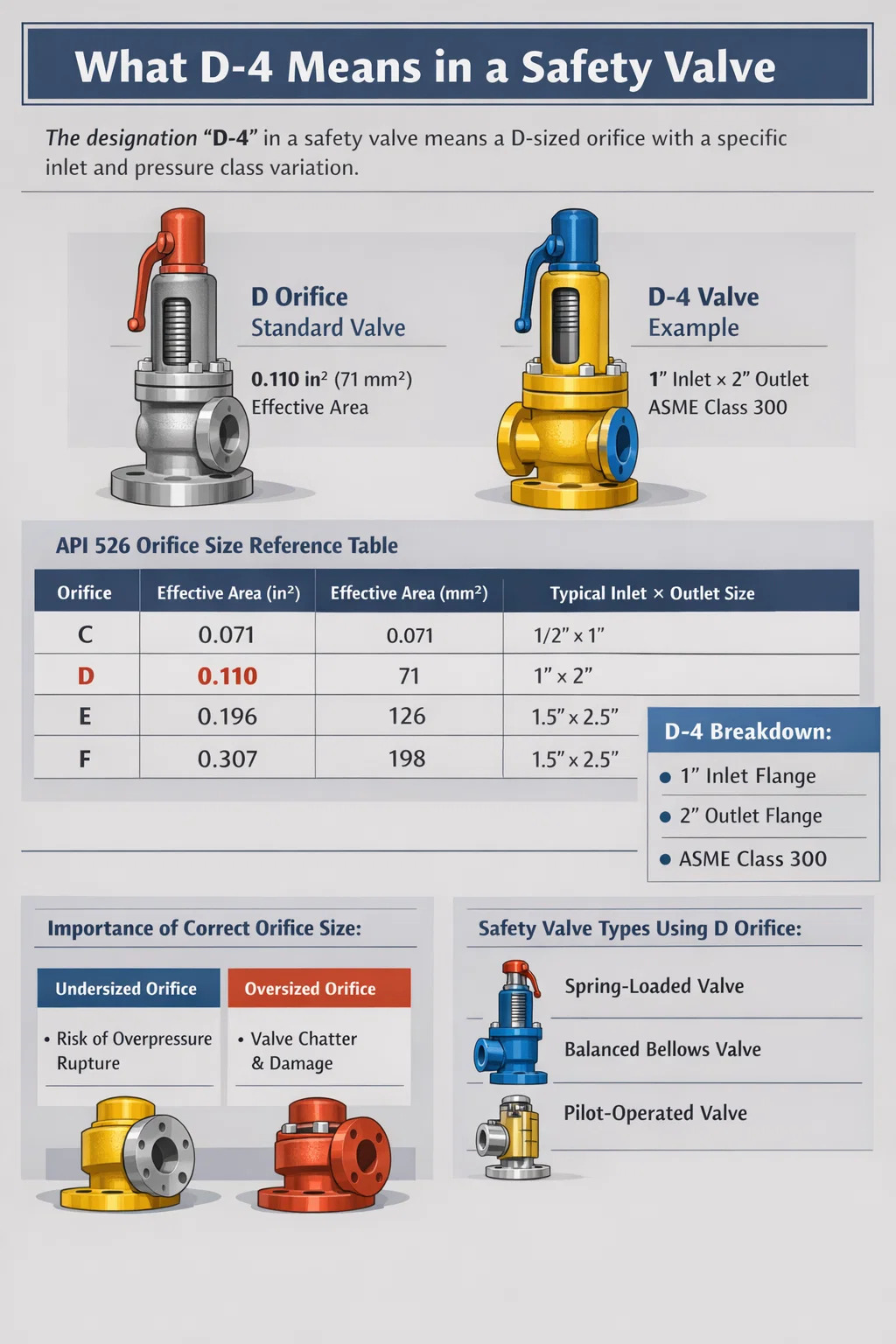

Что такое D-4 в предохранительном клапане?

Что означает Д-4 в Предохранительный клапан — Прямой ответ

Что касается предохранительного клапана, D-4 относится к конкретному обозначению отверстия, определенному стандартами ASMЭ (Американское общество инженеров-механиков). , в частности, в соответствии с разделом I и разделом VIII ASME, а также принятым стандартом API 526. Буква «D» идентифицирует категорию размера отверстия, а суффикс «-4», используемый в некоторых соглашениях об именах производителей или API, может указывать на вариацию или подтип в пределах этого класса отверстия, иногда отражая диаметр отверстия седла, пару размеров впускного отверстия или вариант модели, определяемый производителем в диапазоне отверстий D.

Стандартное отверстие D в API 526 имеет эффективная площадь потока 0,110 квадратных дюймов (71 мм²) . Он находится между меньшим отверстием C (0,071 дюйма²) и большим отверстием E (0,196 дюйма²), что делает его одним из наиболее часто используемых размеров отверстия для применений с умеренным потоком в нефтехимической и перерабатывающей промышленности. Когда производитель добавляет «-4» к этому обозначению, это обычно обозначает конкретный размер входного фланца или вариант класса давления — например, корпус отверстия D с входным отверстием 1 дюйм и выходным отверстием 2 дюйма (конфигурация 1 × 2), рассчитанным на определенный класс давления ASME.

Понимание этого обозначения имеет решающее значение при выборе, покупке или замене предохранительного клапана (PRV) или предохранительного клапана (SRV), поскольку неправильный размер отверстия напрямую влияет на способность клапана сбрасывать давление достаточно быстро, чтобы защитить оборудование от событий избыточного давления.

Объяснение системы обозначения отверстий ASME и API

Чтобы полностью понять, что означает D-4, вам необходимо понять, как обозначения отверстий работают в отрасли предохранительных клапанов. В рамках стандартизации ASME и API стандартизированным областям потока через отверстия присваиваются алфавитные буквы. Эти буквы идут от D до T (некоторые буквы пропущены), каждая из которых представляет собой постепенно увеличивающуюся эффективную площадь потока.

Стандарт API 526, озаглавленный «Фланцевые стальные предохранительные клапаны», является основным документом, который определяет размеры отверстий и конфигурации клапанов для фланцевых предохранительных клапанов, используемых на нефтеперерабатывающих заводах и в смежных отраслях. Стандарт устанавливает площадь отверстия, размеры корпуса, номинальное давление и требования к материалам. Каждый крупный производитель предохранительных клапанов, включая Emerson (Фisher, Crosby), Curtiss-Wright (Farris), лeser, Спиракс Сарко и Neles, разрабатывает свои линейки продуктов на основе обозначений отверстий API 526, чтобы обеспечить взаимозаменяемость.

Справочная таблица размеров отверстий стандарта API 526

Цифровой суффикс (например, «-4»), который иногда следует за буквой отверстия в каталогах производителей, не происходит от самого API 526. Вместо этого он отражает специфическую для производителя кодировку класса давления, номинального значения впускного/выпускного фланца или поколения модели. Например, некоторые производители используют суффикс, чтобы указать, что корпус клапана рассчитан на фланцы класса 300 по ASME, а не на класс 150 — различие, которое имеет огромное значение при более высоких рабочих давлениях. Другие используют его, чтобы отличить обычный предохранительный клапан от сбалансированного сильфона или версии с пилотным управлением в том же семействе отверстий.

Как размер отверстия напрямую влияет на работу предохранительного клапана

Отверстие является единственным компонентом предохранительного клапана, наиболее определяющим его производительность. Это самое узкое место, через которое должна проходить сбрасывающая жидкость, и его площадь определяет максимальную скорость потока, которую клапан может сбросить при заданном перепаде давления. Выбор неправильного отверстия — слишком маленького или неоправданно большого — приводит к серьезным последствиям для эксплуатации и безопасности.

Отверстие недостаточного размера: риск избыточного давления

Если отверстие слишком мало для требуемой пропускной способности, предохранительный клапан не сможет сбрасывать жидкость достаточно быстро при возникновении избыточного давления. Давление в системе будет продолжать расти за пределы допустимого предела накопления. В соответствии с разделом VIII ASME максимально допустимое накопление для одного предохранительного клапана, защищающего сосуд под давлением, составляет 10% выше максимально допустимого рабочего давления (MAWP) для непожарных случаев и 21% для пожарных случаев. Если отверстие клапана не может выдержать необходимый поток в пределах этой зоны накопления, сосуд подвергается риску разрыва, который может иметь катастрофические последствия — выброс токсичных, легковоспламеняющихся жидкостей или жидкостей под высоким давлением в окружающую среду.

Увеличенное отверстие: дребезг и нестабильность

Отверстие, которое значительно больше необходимого, вызывает другую, но не менее серьезную проблему: дребезг. Когда рабочее давление близко к заданному давлению, но требуемый поток намного меньше номинальной производительности клапана, клапан ненадолго открывается, выпускает небольшой выброс жидкости, теряет подъем диска, резко закрывается и немедленно снова открывается. Этот быстрый удар, иногда повторяющийся десятки раз в минуту, быстро разрушает седло клапана и диск. Вибрирующий предохранительный клапан может быть разрушен в течение нескольких часов, а при повреждении посадочных поверхностей он будет постоянно протекать. Размер отверстия D особенно подходит, когда расчетная требуемая пропускная способность попадает в его диапазон, а не просто потому, что это обычный размер.

Формула пропускной способности предохранительных клапанов

Для работы с газами и парами требуемая площадь отверстия рассчитывается по следующей формуле ASME/API:

• А = W/(C × K × P₁ × √(M/T × Z))
• Где A = требуемая эффективная площадь разряда (дюйм²)
• W = требуемая производительность сброса (фунт/час)
• C = газовая постоянная, основанная на соотношении теплоемкостей
• K = коэффициент расхода (обычно 0,975 для сертифицированных клапанов)
• P₁ = давление сброса в фунтах на квадратный дюйм (установочное давление × 1,1 14,7 для накопления 10 %)
• M = молекулярная масса газа, T = абсолютная температура (°R), Z = коэффициент сжимаемости.

После расчета требуемой площади инженер выбирает следующий стандартный размер отверстия API, который равен или превышает расчетную площадь. Если расчет дает требуемую площадь 0,095 кв. дюйма, то отверстие D (0,110 кв. дюйма) будет правильным выбором. Если расчет дает 0,115 кв. дюйма, то отверстия D недостаточно и необходимо выбрать отверстие Е (0,196 кв. дюйма).

Типы предохранительных клапанов, в которых используется отверстие D

Обозначение отверстия D применяется к нескольким типам предохранительных клапанов, каждый из которых предназначен для различных условий эксплуатации. Понимание того, какой тип клапана подходит для вашего применения, так же важно, как и выбор правильного размера отверстия.

Обычные пружинные предохранительные клапаны

Эти клапаны наиболее широко используемой конструкции. В основе этих клапанов лежит пружина, которая удерживает диск прижатым к седлу до тех пор, пока давление системы не заставит диск открыться. Обычный предохранительный клапан с отверстием D обычно используется для работы с паром в котлах, системах сжатого воздуха и газоперерабатывающем оборудовании с относительно стабильным противодавлением (ниже 10% от установленного давления). Усилие пружины откалибровано по заданному давлению; как только входное давление достигает заданного значения, диск поднимается, и жидкость течет через отверстие D. Emerson Crosby Series 900 и Farris 2600 Series являются хорошо известными примерами, изготовленными с конфигурацией отверстий D.

Сбалансированные сильфонные предохранительные клапаны

Эти клапаны имеют сильфонный узел, который изолирует пружину от выпускной стороны, благодаря чему давление срабатывания не зависит от противодавления. Уравновешенный сильфонный клапан с отверстием D подходит, когда наложенное или накопленное противодавление превышает 10% от заданного давления — например, в факельных коллекторах, где несколько клапанов сбрасывают воду в общий коллектор. Без сильфона переменное противодавление могло бы привести к смещению заданного значения, что потенциально препятствует открытию клапана при правильном давлении или приводит к его преждевременному открытию.

Предохранительные клапаны с пилотным управлением

В клапанах с пилотным управлением используется небольшой пилотный клапан для измерения давления в системе и управления большим основным клапаном. Они могут работать со скоростью до 98% заданного давления без утечек — по сравнению с примерно 90–92% для подпружиненных клапанов — что делает их идеальными для систем, которые работают близко к своим расчетным пределам. Размер отверстия D менее распространен в пилотных клапанах, поскольку эти конструкции обычно предпочтительнее для применений с большим расходом, но они доступны для применений, требующих плотного закрытия в сочетании с точным контролем давления срабатывания при меньших потоках.

D Применение предохранительного клапана с отверстием в промышленности

Отверстие D является одним из самых маленьких фланцевых отверстий предохранительного клапана в стандарте API 526, что позволяет использовать его для конкретных ниш применения, где требования к потоку умеренные, но надежность и соответствие нормам не подлежат обсуждению.

• Паровые барабаны котла: В небольших котлах, производящих пар под давлением от 15 до 250 фунтов на квадратный дюйм, часто используются предохранительные клапаны с отверстием D. При таком давлении и типичной производительности котла 2 000–10 000 фунтов пара в час отверстие D обеспечивает достаточную пропускную способность без завышения технических характеристик.
• Теплообменники: Кожухотрубные теплообменники на химических предприятиях часто требуют тепловой защиты. Отверстие D хорошо подходит для сценариев сброса температуры жидкости, где требуемый расход невелик, но необходим сертифицированный фланцевый клапан для соответствия нормам раздела VIII ASME.
• Системы сжатого воздуха: В ресиверах и распределительных коллекторах воздушных компрессоров на промышленных объектах с рабочим давлением от 100 до 300 фунтов на квадратный дюйм обычно используются предохранительные клапаны с отверстием D из-за умеренных требований к расходу по отношению к объему резервуара.
• Газоперерабатывающее оборудование: Для сепараторов, скрубберов и испарительных барабанов при добыче нефти и газа могут потребоваться предохранительные клапаны с отверстием D, когда скорость потока газа в условиях сброса попадает в диапазон пропускной способности 0,110 дюйма².
• Емкости для фармацевтической и пищевой промышленности: Небольшие реакторы и резервуары для хранения в этих отраслях часто работают в условиях строгих гигиенических требований в сочетании с умеренными пределами давления, что делает отверстие D подходящим выбором фланцевого предохранительного клапана.

Интерпретации D-4 в предохранительных клапанах, зависящие от производителя

Хотя API 526 стандартизирует букву отверстия, числовой суффикс зависит от производителя. Вот как некоторые крупные производители предохранительных клапанов используют цифровой суффикс рядом с обозначением отверстия D:

Кросби (Эмерсон)

Серии Crosby JOS-E и JBS-E используют букву отверстия API в строке номера модели. Клапан, заказанный в конфигурации «1-D-2», имеет впускное отверстие диаметром 1 дюйм, отверстие D и выпускное отверстие 2 дюйма. Кросби не использует цифровой суффикс после буквы отверстия так же, как D-4; вместо этого числовые элементы относятся к размерам соединений корпуса в структуре номера модели.

Фаррис Инжиниринг (Кертисс-Райт)

Фаррис использует номер серии (например, 2600, 2700) в сочетании с обозначением отверстия. Их коды заказа включают букву отверстия отдельно от суффикса серии, но в некоторых документах упоминаются комбинированные коды, где число, следующее за буквой отверстия, указывает корпус пружины или группу настройки диапазона давления. В этом контексте «D4» может относиться к дроссельному клапану D, сконфигурированному для конкретной группы пружин номер 4.

Лезер

Leser, немецкий производитель с сильным глобальным присутствием, использует буквы API отверстий в своих сериях фланцевых клапанов (Тип 441, 459, 526), но структурирует полные коды моделей по-другому. Номер суффикса в их системе обычно соответствует группе материала корпуса или классу давления — например, фланцы класса 150 и 300. Обозначение «D-4» из документации Leser потребует перекрестных ссылок на их конкретный каталог продукции, чтобы подтвердить, относится ли «-4» к группе материалов, классу давления или сервисной конфигурации.

Spirax Sarco

Spirax Sarco уделяет большое внимание применению пара и конденсата. Их фланцевые предохранительные клапаны для работы с паром в некоторых линейках продукции используют обозначения отверстий API с цифровыми модификаторами, обозначающими номинальное давление или конфигурацию трима. При просмотре любой документации Spirax Sarco со ссылкой на D-4 цифра «-4», скорее всего, обозначает конкретный кронштейн диапазона установочного давления в пределах размера корпуса отверстия D.

Ключевой вывод заключается в следующем: всегда обращайтесь к техническому описанию конкретного производителя или руководству по заказу, когда встречаете такое обозначение, как D-4. Буква API стандартизирует проходное сечение. Числовой суффикс является запатентованным и варьируется у разных производителей. Заказ предохранительного клапана исключительно на основе кода без проверки значения, конкретного производителя, может привести к получению клапана с неправильным классом давления, материалом отделки или конфигурацией, не подходящей для вашего применения.

Выбор предохранительного клапана: пошаговый процесс выбора отверстия D

Выбор правильного размера предохранительного клапана — это формальный технологический процесс, регулируемый нормами ASME и API. Он включает в себя несколько последовательных шагов, и спешка с их выполнением или пропуск этапов проверки являются распространенной причиной проблем на местах.

1. Определите сценарий облегчения: Определите, какой сценарий избыточного давления является доминирующим — заблокированное выпускное отверстие, пожар, сбой в инженерных сетях, отказ регулирующего клапана, тепловое расширение или другая причина. Каждый сценарий дает различную требуемую скорость облегчения ситуации.
2. Рассчитайте необходимую разгрузочную способность: На основе основного сценария рассчитайте массовый расход или объемный расход жидкости, которую необходимо сбросить. Для сценария заблокированного выпускного отверстия в газовой системе это обычно максимальный расход на входе. В случае пожара в сосуде, наполненном жидкостью, расчет производится по формулам тепловложения API 521, основанным на площади смачиваемой поверхности.
3. Определите условия облегчения: Определите состав жидкости, температуру в условиях сброса давления, давление на входе (заданное давление плюс соответствующее накопление) и противодавление на выходе. Эти параметры непосредственно учитываются при расчете площади отверстия.
4. Рассчитайте необходимую площадь отверстия: Примените соответствующую формулу API/ASME (уравнения эксплуатации газа, пара или жидкости различаются). Это дает вам минимально необходимую эффективную площадь потока в квадратных дюймах или мм².
5. Выберите стандартное отверстие следующего большего размера: Сравните рассчитанную требуемую площадь с таблицей отверстий API 526 и выберите следующий доступный размер, который превышает требования. Если расчетная площадь составляет 0,095 кв. дюйма, выбирается отверстие D (0,110 кв. дюйма). Если оно составляет 0,112 кв. дюйма, перейдите к отверстию Е (0,196 кв. дюйма).
6. Проверьте совместимость противодавления: Убедитесь, что выбранный тип клапана (обычный, сильфонный или с пилотным управлением) соответствует ожидаемому уровню противодавления.
7. Укажите полную конфигурацию клапана: Определите номинальные параметры впускных и выпускных фланцев (класс ASME 150, 300, 600 и т. д.), материал корпуса и отделки (углеродистая сталь, нержавеющая сталь, сплав), тип крышки (открытая или закрытая), а также любые особые требования, такие как мягкие седла или контрольные заглушки.

Распространенные ошибки при выборе предохранительного клапана с отверстием D

Даже опытные инженеры допускают ошибки при выборе предохранительного клапана. Следующие ошибки неоднократно возникают при отраслевых проверках и проверках после инцидентов, связанных с дросселем D и другими предохранительными клапанами со стандартным отверстием.

• Использование номинальной мощности вместо требуемой: В технических характеристиках предохранительного клапана указан фактический номинальный расход через клапан при указанных условиях. Инженеры иногда сопоставляют это число с нормальным рабочим расходом системы, а не с требуемым сбросным потоком в условиях избыточного давления. Сценарий разгрузки, а не нормальные условия эксплуатации, обеспечивает необходимую мощность.
• Игнорирование противодавления: Установка обычного подпружиненного предохранительного клапана с отверстием D на коллекторе, где противодавление колеблется от 15% до 40% от давления срабатывания, приведет к значительному дрейфу давления срабатывания. В системах с высоким противодавлением необходимо использовать сбалансированные сильфоны или клапаны с пилотным управлением.
• Путается площадь отверстия с диаметром отверстия: Обозначение «D» относится к эффективной площади разряда, на которую приходится коэффициент расхода (Кд). Фактический физический диаметр отверстия больше, чем эквивалентная площадь, рассчитанная на основе эффективной площади. Не заменяйте эффективную площадь физическими измерениями диаметра отверстия при расчете размеров.
• Замена на другого производителя без проверки эквивалентности: Дроссельный клапан D от производителя A и дроссельный клапан D от производителя B имеют одинаковую эффективную площадь потока (0,110 дюйма²), но их физические размеры, диапазоны пружин, варианты материалов и числовые суффиксы моделей могут различаться. Всегда уточняйте у производителя, прежде чем делать перекрестные ссылки на номера деталей.
• Установка давления слишком близко к рабочему давлению: Предохранительные клапаны обычно должны быть установлены как минимум 10% выше нормального рабочего давления чтобы предотвратить кипение и повреждение сиденья. Клапан D, настроенный на давление 100 фунтов на квадратный дюйм в системе, которая обычно работает при давлении 97 фунтов на квадратный дюйм, будет подвержен ускоренному износу седла и может не плотно сесть на место после сброса давления.

Требования к техническому обслуживанию и испытаниям предохранительных клапанов с отверстием D

Правильно подобранный и установленный предохранительный клапан с отверстием D по-прежнему требует регулярного технического обслуживания и испытаний, чтобы оставаться работоспособным и соответствовать нормам. Юрисдикционные требования к интервалам проверки предохранительных клапанов различаются, но большинство нормативных рамок и передовой отраслевой практики соответствуют следующим рекомендациям.

Интервалы тестирования

Национальный совет инспекторов котлов и сосудов под давлением (NB-23) и большинство штатов США требуют, чтобы предохранительные клапаны на котлах проходили проверку не реже одного раза в год. Для сосудов под давлением, соответствующих разделу VIII ASME, интервалы испытаний часто определяются программой проверок с учетом рисков владельца (RBI), в которой могут быть указаны интервалы в 2–5 лет в зависимости от серьезности обслуживания и истории клапана. API 576 — «Проверка устройств сброса давления» — содержит подробные рекомендации по интервалам проверок, методам испытаний и критериям приемки предохранительных клапанов, включая конфигурации отверстий D.

Стендовое тестирование и тестирование на месте

Предохранительные клапаны можно проверить на месте с помощью рычага испытательного подъема (если он предусмотрен и если давление в системе достаточно) или на испытательном стенде после вывода из эксплуатации. Стендовые испытания являются более комплексными и необходимы, когда клапан необходимо пройти повторную сертификацию после ремонта или когда испытания на месте не могут точно подтвердить давление срабатывания. Во время стендовых испытаний предохранительный клапан с отверстием D подвергается увеличению входного давления до тех пор, пока он не откроется; проверяется установленное давление, а после повторного закрытия клапан проверяется на герметичность седла.

Распространенные проблемы с обслуживанием

• Утечка через седло: Самая распространенная проблема, обнаруживаемая при осмотре. Вызвано технологическим загрязнением седла, вибрацией или коррозией. Отверстие D, являющееся небольшим клапаном, особенно чувствительно к загрязнению частицами, блокирующим седло.
• Весенняя усталость или коррозия: Пружины со временем теряют напряжение, особенно при работе в условиях высоких температур или коррозии. Усталая пружина приведет к снижению установленного давления.
• Засорение впускного отверстия: Накопление мусора на входе ограничивает поток через отверстие D и может помешать клапану достичь полного подъема. Входные сетки, если они используются, необходимо регулярно очищать.
• Создание противодавления на выходе: Частично заблокированный выпускной трубопровод увеличивает противодавление и влияет на установочное давление и пропускную способность обычных (несбалансированных) предохранительных клапанов.

Нормативные стандарты, регулирующие предохранительные клапаны с обозначением отверстия D

Предохранительные клапаны, в том числе с обозначениями отверстий D и D-4, должны соответствовать многоуровневому набору норм и стандартов. Понимание того, какие стандарты применимы к вашей конкретной установке, необходимо для соблюдения законодательства и безопасной эксплуатации.

• ASME Раздел I: Охватывает энергетические котлы. Предохранительные клапаны на котлах должны быть сертифицированы по стандарту ASME и иметь маркировку кода «V», указывающую, что они прошли сертификационные испытания мощности в признанной испытательной лаборатории.
• Раздел VIII ASME: Закрывает сосуды под давлением. Клапаны сброса давления должны иметь клеймо «UV» для предохранительных клапанов или клеймо «UD» для разрывных мембран. Отверстие D обычно используется в приложениях Раздела VIII.
• Стандарт API 526: Устанавливает стандарты размеров и материалов для фланцевых стальных предохранительных клапанов, используемых в нефтяной и химической промышленности. Определяет эффективную площадь отверстия D как 0,110 дюйма².
• Стандарт API 520 (части I и II): Содержит рекомендации по определению размеров, выбору и установке устройств сброса давления. Часть I посвящена проектированию и определению размеров; Часть II описывает требования к установке, включая проектирование впускных и выпускных трубопроводов для предотвращения вибрации и чрезмерного противодавления.
• Стандарт API 521: Охватывает системы сброса и сброса давления, включая проектирование факельных и вентиляционных систем. Обязательно к прочтению при проектировании системы сброса предохранительных клапанов.
• PED (Директива по оборудованию, работающему под давлением) 2014/68/ЕС: Европейская эквивалентная структура, регулирующая устройства сброса давления, включая предохранительные клапаны, используемые в государствах-членах ЕС.
• Инспекционный кодекс Национального совета (NBIC / NB-23): Регулирует установку, проверку и ремонт устройств сброса давления в юрисдикциях, которые его приняли, в первую очередь в США и Канаде.
